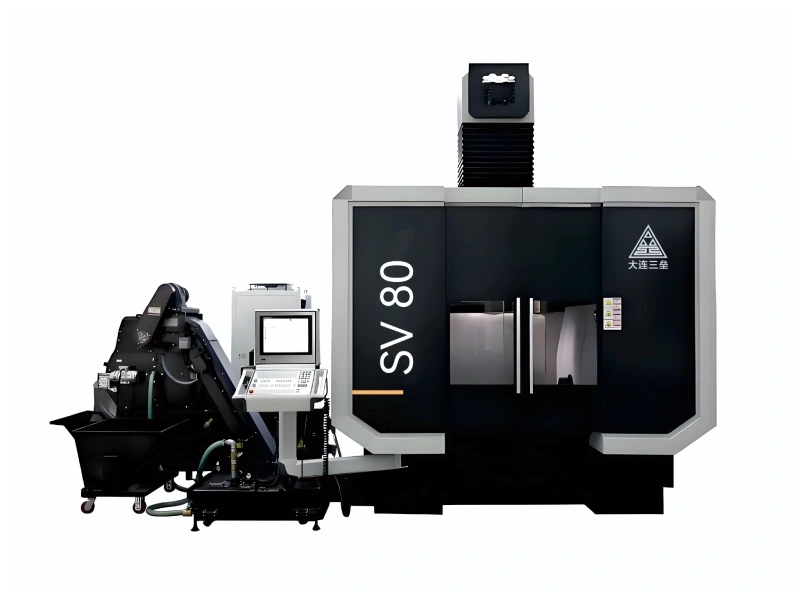

SV系列立式加工中心，标准配置海德汉系统。本机床具有定位精度高、响应速度快、可实现三轴加工等特点，同时还具备自动换刀以及零件、刀具自动测量功能。可以实现高效，自动化的加工。
机床由床身、立柱、横梁、滑枕箱、滑枕、气动系统、自动润滑系统、液压系统、冷却排屑系统、电气数控系统、检测系统以及全封闭防护系统等部件组成。机床通过滑枕箱（X轴）左右移动、横梁（Y轴）前后移动、滑枕（Z轴）上下移动，各向运动可由控制单元进行自动控制。
机床主要铸件均采用树脂砂造型的高强度铸铁材料。采用合理的箱体及布筋结构，具有良好的抗弯曲性能，刚性好，稳定性极佳。机床的主运动采用高速电主轴，并可实现主轴的自动松拉刀。X、Y、Z轴采用伺服电机驱动，伺服电机通过联轴器直接驱动滚珠丝杠旋转，配有固定工作台，使传动系统具有很高的运动精度和传动刚性。
| 项目名称 | 单位 | 规格参数 | ||
| 机床规格 | SV 60 | SV 80 | ||
| 工作台 | 固定工作台装夹面(长×宽) | mm | 600 × 630 | 900 × 800 |
| 工作台最大承载能力 | kg | ≤600 | ≤1000 | |
| 最大零件外形尺寸(直径×高) | mm | φ700×500 | φ1070×750 | |
| 进给 | X/Y/Z轴行程 | mm | 460/600/400 | 800/800/600 |
| X/Y/Z轴切削进给速度 | mm/min | 20～20000 | 20～20000 | |
| X/Y/Z轴快速移动速度 | mm/min | 60000 | 48000 | |
| 主轴 | 主轴转速 | rpm | 15000 | 15000 |
| 主轴功率(S1/S6-40%) | kW | 27/30 | 35/42 | |
| 主轴扭矩(S1/S6-40%) | Nm | 104/115 | 161/193 | |
| 主轴锥孔 | HSK-A63 | HSK-A63 | ||
| 刀具 | 刀库容量 | 把 | 30 | 30 |
| 精度 | X/Y/Z轴定位精度 | mm | 0.01 | 0.01 |
| X/Y/Z轴重复定位精度 | mm | 0.008 | 0.008 | |
| 其它 | 数控系统 | 海德汉 TNC640/ 西门子SINUMERIK ONE | 海德汉 TNC640/ 西门子SINUMERIK ONE | |
| 机床外轮廓尺寸(长×宽×高) | mm | 3800×4550×3280 | 4800×4600×3960 | |
