SVW型立式五轴联动加工中心

机床简介

SVW机型为立式摇篮式五轴联动加工中心。机床标准配置海德汉的TNC640数控系统，辅以海德汉的光栅尺实现了机床的全闭环，加之采用伺服电机和力矩电机直驱，使得机床具有定位精度高、响应速度快（加速度5m/s²）、可实现五轴联动加工等特点。同时机床配备有自动换刀装置，可以实现高效、自动化的加工。

SVW-A系列机床的直线进给轴（X、Y、Z）采用目前国际上先进的“箱中箱（box-in-box）”结构设计， X、Y、Z轴均为四条线轨支撑，从而确保了粗加工时的刚性和精加工时的精度。SVW-C系列机床X、Y轴为两条线轨支撑，Z轴为四条线轨支撑。机床是通过滑枕箱左右移动（X轴），横梁前后移动（Y轴），滑枕上下移动（Z轴），摇篮式转台翻转（A轴）和工作台旋转（C轴），实现了五轴联合动作。整个机床由床身、立柱、横梁、滑枕箱、滑枕、气动系统、自动润滑系统、液压系统、冷却排屑系统、电气数控系统、检测系统以及全封闭防护系统等部件组成。

机床标配进口电主轴，具备中心出水的功能，可实现主轴的自动松、拉刀。SVW-A系列机床的X、Y、Z三个直线进给轴采用伺服电机通过同步皮带来带动滚珠丝杠旋转，SVW-C系列机床的X、Y、Z三个直线进给轴采用伺服电机直联滚珠丝杠。A、C轴旋转采用力矩电机直驱和同步驱动技术，无传动间隙，实现了机床的高精度和高响应性。

机床标配水冷机、切削液纸带过滤机、排屑器和铁屑车等，并可按照用户的需求，选配各种自动测量装置、工装夹具和刀具，从而实现机床的交钥匙工程。

SVW 60/80/125机床参数

项目名称		单位	规格参数

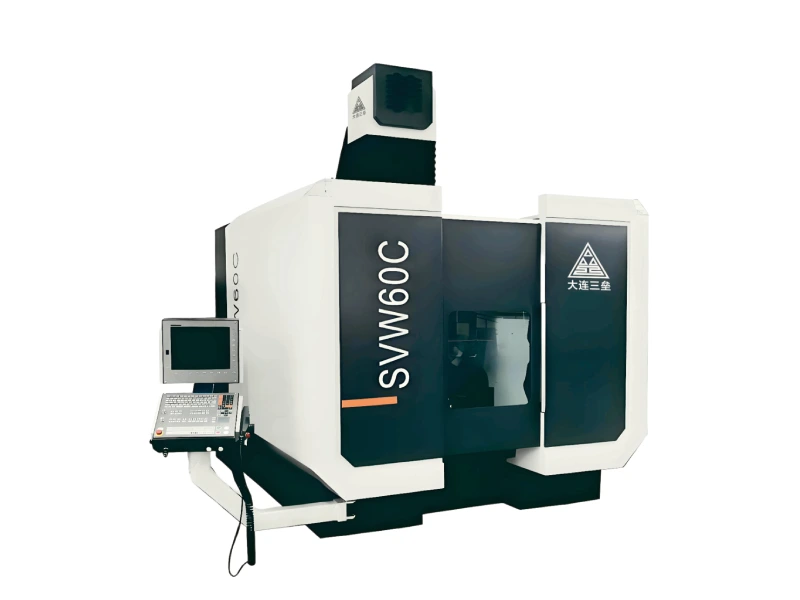

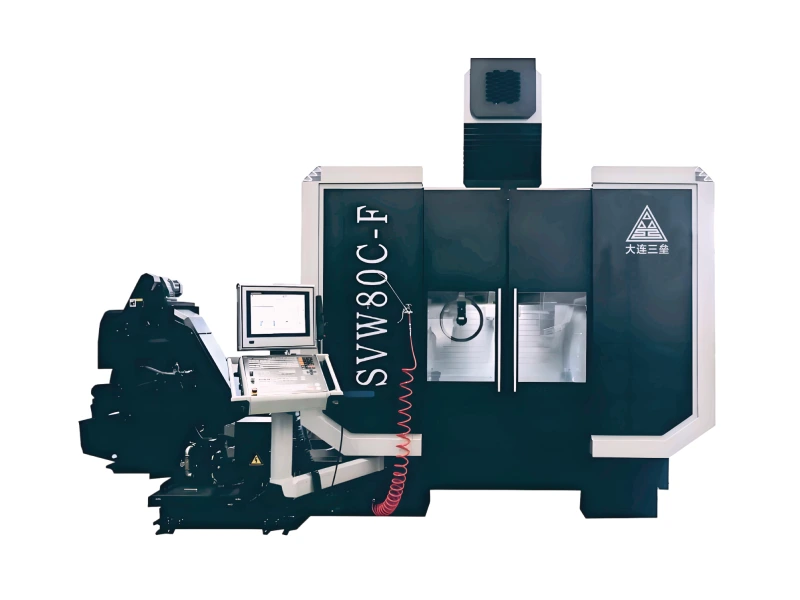

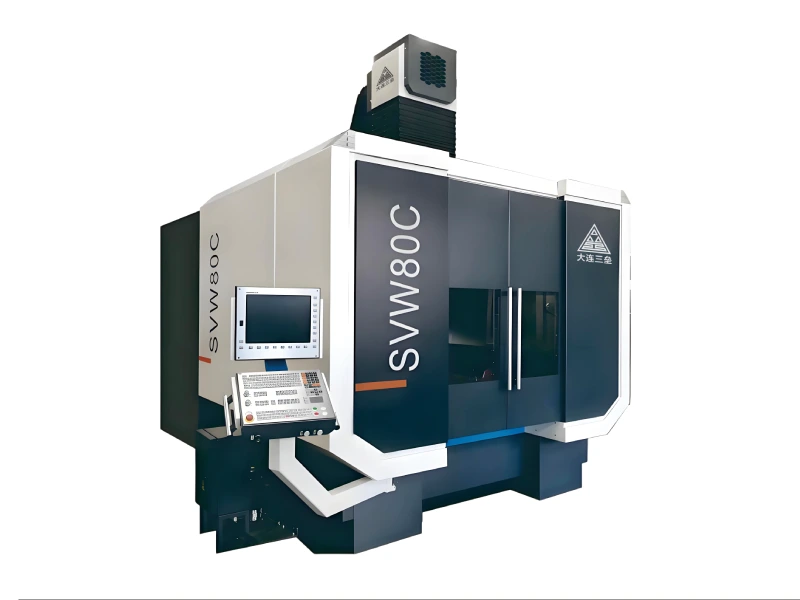

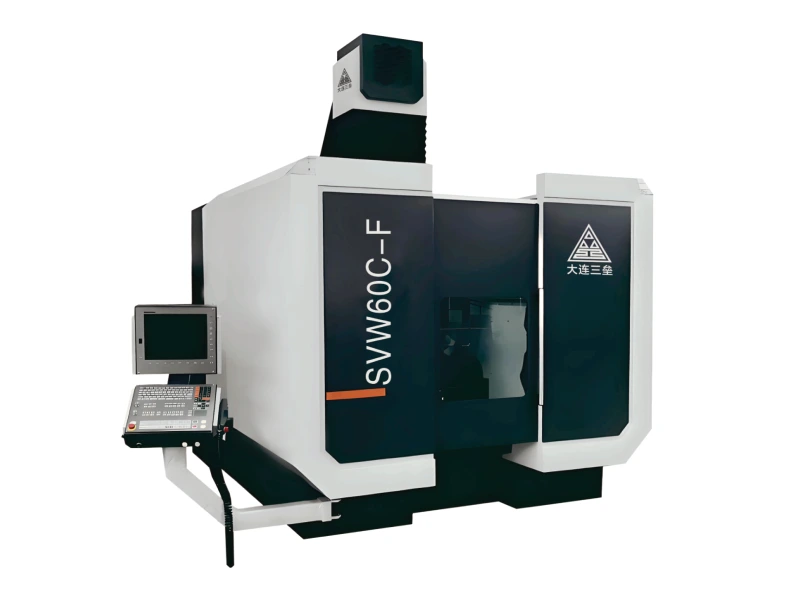

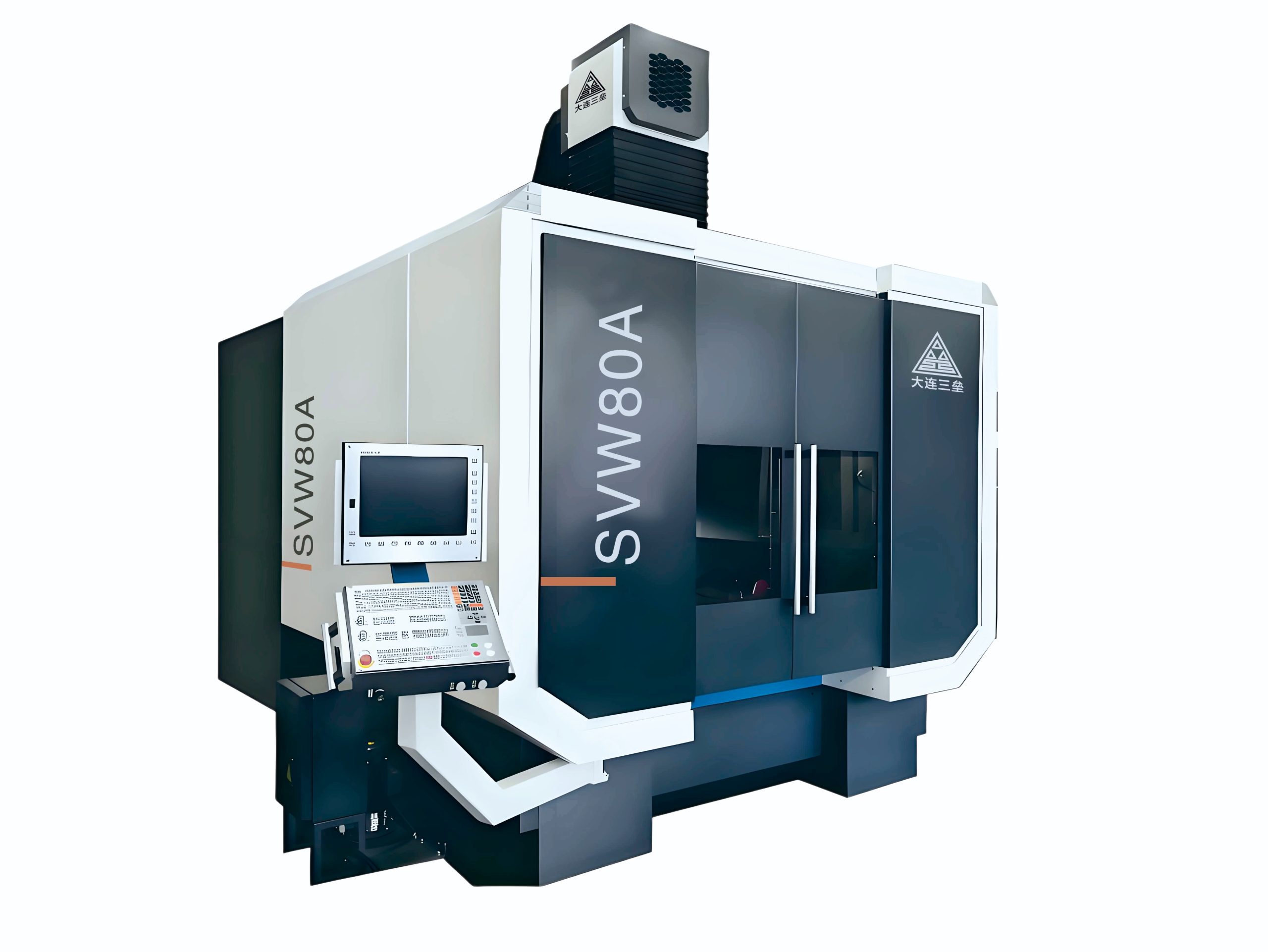

机床规格			SVW60C	SVW60C-F	SVW80C	SVW80C-F	SVW80A	SVW125A	SVW125A-F
工作台	工作台直径	mm	φ600	φ600	φ800	φ725	φ800	φ1200	φ1200
	工作台最大承载能力	kg	≤500	≤500	≤850	≤850(铣削) ≤500(车削)	≤850	≤2500	≤2500(铣削) ≤2000(车削)
	最大零件外形尺寸(直径×高)	mm	φ640×500	φ640×500	φ980×600	φ980×600	φ980×600	φ1360×700	φ1360×700
进给	X/Y/Z轴行程	mm	460/600/400	460/600/400	800/800/600	800/800/600	800/800/600	1250/1300/800	1250/1300/800
	A轴摆动范围	°(度)	±140	±140	±120	±120	±120	±120	±120
	C轴旋转范围	°(度)	360	360	360	360	360	360	360
	X/Y/Z轴切削进给速度	mm/min	20~20000	20~20000	20~20000	20~20000	20~10000	20~10000	20~10000
	X/Y/Z轴快速移动速度	mm/min	60000	60000	48000	48000	48000	60000	60000
	A轴最高速度	rpm	90	90	50	50	50	30	30
	C轴最高速度	rpm	100	100(铣削) 900(车削)	80	80(铣削) 600(车削)	80	50	50(铣削) 400(车削)
主轴	主轴转速	rpm	15000	15000	15000	15000	15000	10000	10000
	主轴功率(S1/S6-40%)	kW	27/30	31/37	35/42	31/37	35/42	45/54(S6-15%)	31/40
	主轴扭矩(S1/S6-40%)	Nm	104/115	100/120	161/193	100/120	161/193	352/429(S6-15%)	290/358
	主轴锥孔		HSK-A63	HSK-T63	HSK-A63	HSK-T63	HSK-A63	HSK-A100	HSK-T100
刀具	刀库容量(可选配)	把	30	40	30	30	30	30	30
精度	X/Y/Z轴定位精度	mm	0.006	0.006	0.006	0.006	0.006	0.006	0.006
	X/Y/Z轴重复定位精度	mm	0.004	0.004	0.004	0.004	0.004	0.004	0.004
	A/C轴定位精度	”(秒)	6	6	6	6	6	6	6
	A/C轴重复定位精度	”(秒)	4	4	4	4	4	4	4
其它	数控系统（可选配）		海德汉 TNC 640/ 西门子SINUMERIK ONE	海德汉 TNC 640/ 西门子SINUMERIK ONE	海德汉 TNC 640/ 西门子SINUMERIK ONE	海德汉 TNC 640/ 西门子SINUMERIK ONE	海德汉 TNC 640/ 西门子SINUMERIK ONE	海德汉 TNC 640/ 西门子SINUMERIK ONE	海德汉 TNC 640/ 西门子SINUMERIK ONE
其它	整机外轮廓尺寸(长×宽×高)	mm	3800×4550×3280	3800×4550×3280	4800×4600×3960	4800×4600×3960	4800×4600×3440	6600×5400×4365	6600×5400×4365
