SHW型立卧转换五轴联动加工中心

机床简介

SHW机型为主轴立卧转换式五轴联动加工中心。机床标准配置海德汉的TNC640数控系统，辅以海德汉的光栅尺实现了机床的全闭环，加之采用西门子伺服电机直驱，使得机床具有定位精度高、响应速度快（加速度5m/s²）、可实现五轴联动加工等特点。同时机床配备有自动换刀装置，可以实现高效、自动化的加工。

机床通过滑板左右移动（X轴），工作台前后移动（Y轴），铣头上下移动（Z轴），工作台旋转（C轴）和铣头旋转（B轴），实现了五轴联动的运动。整个机床由床身、立柱、滑板、回转工作台、铣头、气动系统、自动润滑系统、排屑冷却系统、电气系统以及全封闭防护系统等部件组成。

机床标配进口电主轴，具备中心出水的功能，可实现主轴的自动松、拉刀。机床的X、Y、Z三个直线进给轴采用伺服电机通过联轴器直接带动滚珠丝杠旋转，B轴旋转采用伺服电机驱动机械减速机构，C轴旋转采用力矩电机直驱实现，使传动系统具有很高的运动精度和传动刚性。

机床标配水冷机、切削液纸带过滤机、排屑器和铁屑车等，并可按照用户的需求，选配各种自动测量装置、工装夹具和刀具，从而实现机床的交钥匙工程。

SHW100/125/135/160/210 机床参数

项目名称		单位	规格参数

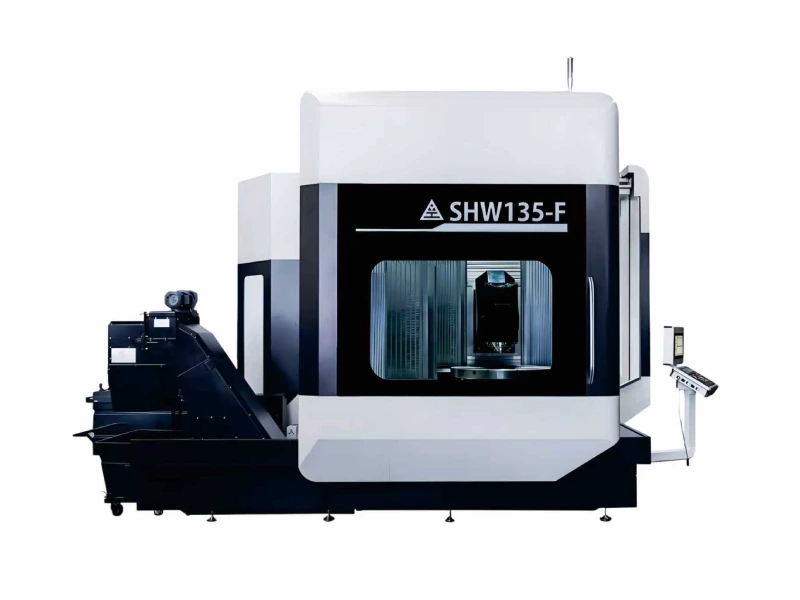

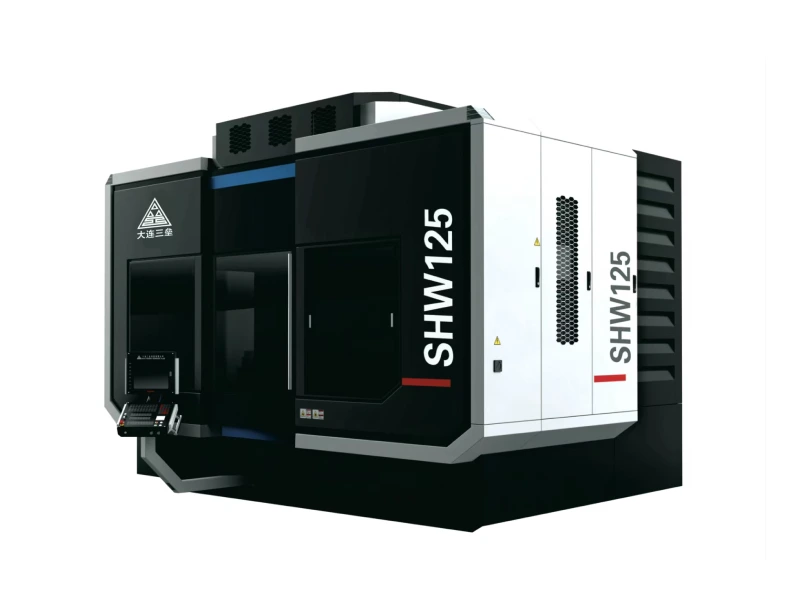

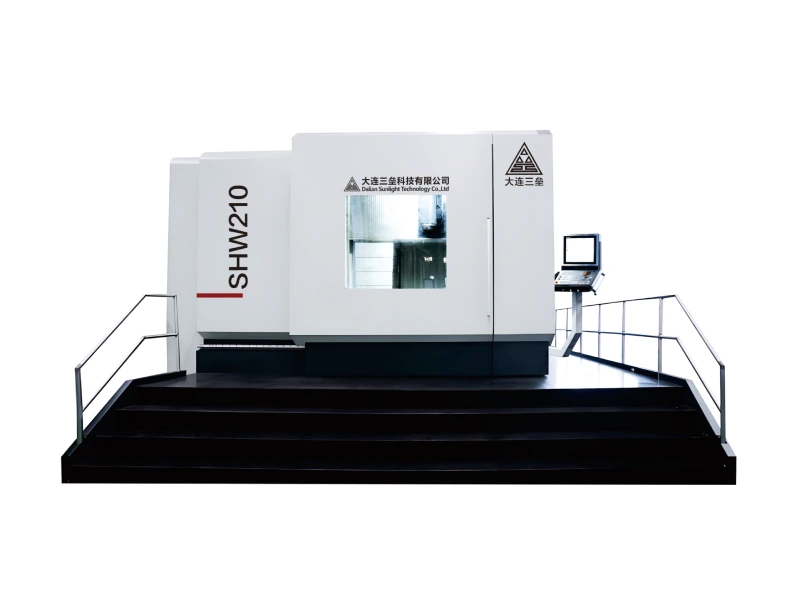

机床规格			SHW100	SHW125	SHW135-F	SHW160	SHW210
工作台	工作台有效尺寸 (直径×宽)	mm	φ1100×950	φ1250×1160	φ1250	φ1600×1250	φ1700
	工作台最大承载能力	kg	≤2000	≤3000	≤3000(铣削) ≤2000(车削)	≤4500	≤6000
	最大零件外形尺寸 (直径×高)	mm	φ1100×1500	φ1300×1500	φ1300×1500	φ1700×1800	φ2100×1700
进给	X/Y/Z轴行程范围	mm	1000/1000/1000	1250/1250/1000	1350/1350/1000	1600/1600/1200	2100/2100/1700
	B轴摆动范围	°(度)	-30 ～﹢180	-30 ～﹢180	-30 ～﹢180	-30 ～﹢180	-30 ～﹢180
	C轴旋转范围	°(度)	360	360	360	360	360
	X/Y/Z轴切削进给速度	mm/min	20~20000	20~20000	20~20000	20~20000	20~20000
	X/Y/Z轴快速移动速度	mm/min	60000	60000	40000	40000	40000
	B轴最高转速	rpm	30	30	30	30	30
	C轴最高转速	rpm	50	50	50(铣削) 400(车削)	15	15
主轴	主轴转速	rpm	10000	10000	10000	15000	7000
	主轴功率(S1/S6-40%)	kW	35/43	35/43	31/40	48/70	52/52
	主轴扭矩(S1/S6-40%)	Nm	210/261	210/261	290/358	300/445	500/700
	主轴锥孔		SK50 (DIN69871)	SK50 (DIN69871)	HSK-A100/ HSK-T100	HSK-A100	HSK-A100
刀具	刀库容量 (可选配)	把	40	40	60	40	60
精度	X/Y/Z轴定位精度	mm	0.006	0.006	0.006	0.006	0.006
	X/Y/Z轴重复定位精度	mm	0.004	0.004	0.004	0.004	0.004
	B/C轴定位精度	”(秒)	6	6	6	6	6
	B/C轴重复定位精度	”(秒)	4	4	4	4	4
其它	数控系统 (可选配)		海德汉 TNC 640/ 西门子SINUMERIK ONE	海德汉 TNC 640/ 西门子SINUMERIK ONE	海德汉 TNC 640/ 西门子SINUMERIK ONE	海德汉 TNC 640/ 西门子SINUMERIK ONE	海德汉 TNC 640/ 西门子SINUMERIK ONE
其它	整机外轮廓尺寸 (长×宽×高)	mm	5400×5300×3500	5800×6260×3600	7842×6558×4622	8605×7772×4865	9920×8430×5310
