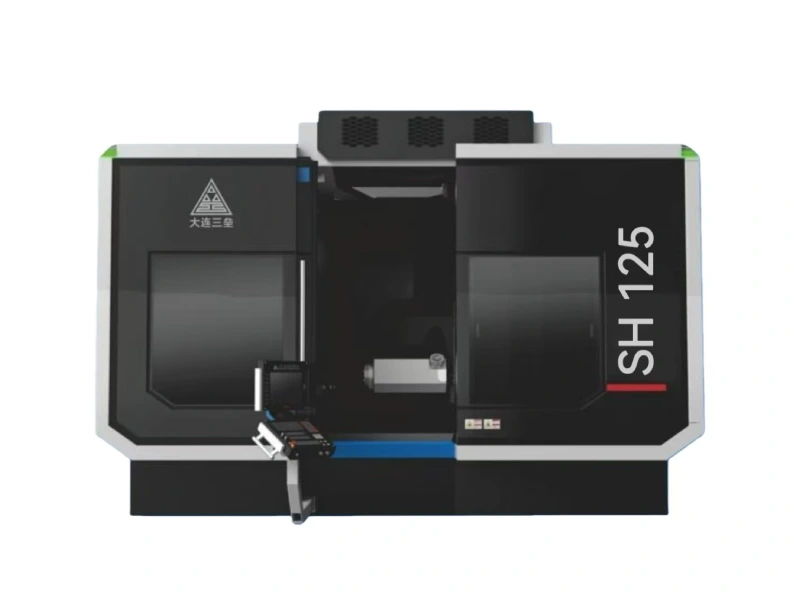

SH型四轴数控机床

本系列机床主要用于中、小型精密、复杂零件的粗、半精和精密加工，零件材料一般为碳钢、合金钢、模具钢、铸钢、铸铁及有色金属等。

机床简介

SH系列卧式加工中心，标准配置海德汉系统。本机床具有定位精度高、响应速度快、可实现四轴联动加工等特点，同时还具备零件、刀具自动测量功能。可以实现高效，自动化的加工。

机床由床身、立柱、滑板、回转工作台、电主轴、气动系统、润滑系统、液压系统、冷却排屑系统、数控系统、检测系统以及全封闭防护等部件组成。机床通过滑板（X轴）左右移动，回转工作台（Y轴）前后移动，铣头（Z轴）上下移动，回转工作台（C轴）旋转及电主轴的（W轴）旋转，各向运动可由控制单元进行自动控制。

机床主要铸件均采用树脂砂造型的高强度铸铁材料。采用合理的箱体及布筋结构，具有良好的抗弯曲性能，刚性好，稳定性佳。机床的主运动采用电主轴，可实现主轴的自动松、拉刀功能。X、Y、Z轴采用伺服电机驱动，是由伺服电机直接驱动滚珠丝杠旋转， C轴旋转采用力矩电机传动，使传动系统具有很高的运动精度和传动刚性。
